希土類ボンド磁石 製品

希土類ボンド磁石とは磁石粉末と樹脂を混ぜて成形した磁石のことをいいます。 材料にバインダーを使用しているため、形状の自由度が高く複雑形状の磁石を作ることが可能です。 金属やプラスチックとのインサート成形も可能です。 原料が粉末のため材料歩留まりが優れています。

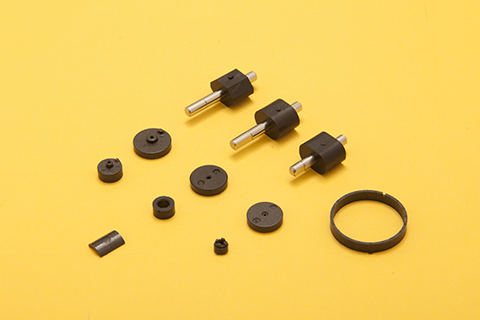

SmCo圧縮成形


異方性、等方性が可能であり、配向方向は縦(アキシャル)、横、ラジアルが可能です。耐食性に優れるため一般的に防錆処理は必要ありません。

磁気特性 Magnetic Properties
項　目
Item		 SAM-15 SAM-5 SAM-15R SAM-13A
残留磁束密度BrmT
Residual Induction(kG)		 780～810
（7.8～8.1）		 380～440
（3.8～4.4）		 730～810
（7.3～8.1）		 700～760
（7.0～7.6）
保磁力
Coercive Force		 HcBｋA/m
(kOe)		 460～510
（5.8～6.4）		 240～280
（3.0～3.5）		 448～520
（5.6～6.5）		 414～480
（5.2～6.0）
HcJｋA/m
(kOe)		 720～950
（9～12）		 800～1030
（10～13）		 720～950
（9～12）		 720～950
（9～12）
最大エネルギー積（BH）max kJ/m3
Maximum Energy Product (MGOe)		 103～120
（13～15）		 28～40
（3.5～5）		 88～120
（11～15）		 80～103
（10～13）
飽和着磁磁場ｋA/m
Saturation Magnetizing Force (kOe)		 ≧1600
（≧20）		 ≧1600
（≧20）		 ≧1600
（≧20）		 ≧1600
（≧20）
可逆透磁率
Recoil Permeability		 1.05 1.05 1.05 1.05
可逆温度係数％/℃
Reversible Temp. Coefficient		 -0.035 -0.035 -0.035 -0.035
密度（未コーティング時）Mg/m3
Density (without coating)		 6.6～7.2 6.6～7.2 6.6～7.2 6.6～7.2
異方性方向
Magnetic Orientation		 横異方性
Transverse		 等方性
Isotropic		 ラジアル異方性
Radial		 縦異方性
Axial
  • 寸法・形状により上記数値は異なります。
  • The above figures are subject to change depending on magnet shape and dimension.
カタログを見る

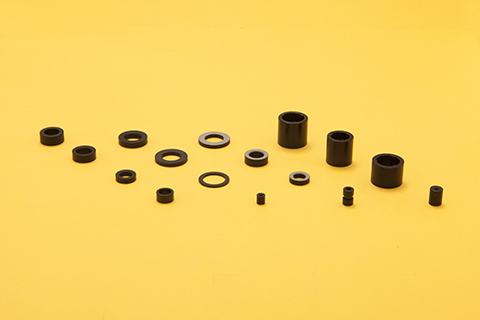

SmCo射出成形


異方性、等方性が可能であり、配向方向は縦(アキシャル)、ラジアル、極が可能です。配合樹脂はPA12、PPSで、特にPPSを配合した材料はボンド磁石の中で最も優れた耐熱性を有しています。形状自由度が高く、異形状やインサート成形が可能です。

磁気特性 Magnetic Properties
項　目
Item		 SAMLET-9R SAMLET-10A
残留磁束密度BrmT
Residual Induction(kG)		 600～660
（6.0～6.6）		 620～680
（6.2～6.8）
保磁力
Coercive Force		 HcBｋA/m
(kOe)		 370～450
（4.6～5.6）		 400～490
（5.0～6.2）
HcJｋA/m
(kOe)		 720～950
（9～12）		 720～950
（9～12）
最大エネルギー積（BH）max kJ/m3
Maximum Energy Product (MGOe)		 60～76
（7.5～9.5）		 68～84
（8.5～10.5）
飽和着磁磁場kA/m
Saturation Magnetizing Force (kOe)		 ≧1600
（≧20）		 ≧1600
（≧20）
可逆透磁率
Recoil Permeability		 1.05 1.05
可逆温度係数％/℃
Reversible Temp. Coefficient		 -0.035 -0.035
密度（未コーティング時）Mg/m3
Density (without coating)		 5.7～6.1 5.7～6.1
異方性方向
Magnetic Orientation		 ラジアル異方性
Radial		 縦異方性
Axial
  • 寸法・形状により上記数値は異なります。
  • The above figures are subject to change depending on magnet shape and dimension.
カタログを見る

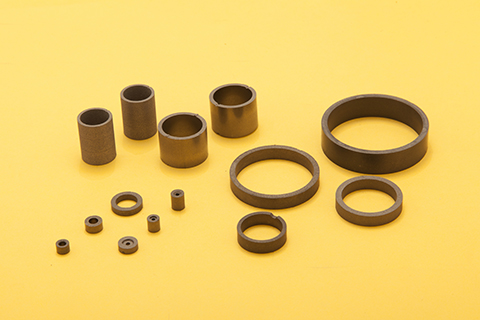

NdFeB圧縮成形


等方性が可能です。等方性は着磁ヨークの設計により、様々な着磁パターンに対応できます。磁性粉末が非常に酸化しやすいため防錆処理が必要です。

磁気特性 Magnetic Properties
項　目
Item		 NEOM-8 NEOM-10 NEOM-12
残留磁束密度BrmT
Residual Induction(kG)		 554～565
（5.5～5.6）		 610～622
（6.1～6.2）		 635～649
（6.3～6.4）
保磁力
Coercive Force		 HcBｋA/m
(kOe)		 350～390
（4.4～4.9）		 377～412
（4.7～5.1）		 390～430
（4.9～5.4）
HcJｋA/m
(kOe)		 637～756
（8.0～9.5）		 682～742
（8.5～9.3）		 726～772
（9.0～9.7）
最大エネルギー積（BH）max kJ/m3
Maximum Energy Product (MGOe)		 50～57
（6.2～7.1）		 59～66
（7.4～8.2）		 64～72
（8.0～9.0）
飽和着磁磁場kA/m
Saturation Magnetizing Force (kOe)		 ≧1600
（≧20）		 ≧1600
（≧20）		 ≧1600
（≧20）
可逆透磁率
Recoil Permeability		 1.20 1.20 1.20
可逆温度係数％/℃
Reversible Temp. Coefficient		 -0.12 -0.10 -0.10
密度（未コーティング時）Mg/m3
Density (without coating)		 5.75～5.85 5.77～5.87 5.85～5.95
異方性方向
Magnetic Orientation		 等方性
Isotropic
  • 寸法・形状により上記数値は異なります。
  • The above figures are subject to change depending on magnet shape and dimension.
カタログを見る

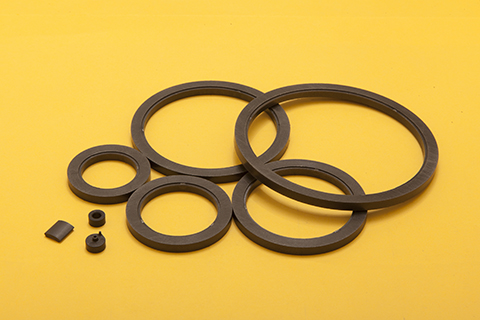

NdFeB射出成形


異方性、等方性が可能であり、配向方向は縦(アキシャル)、ラジアル、極が可能です。使用樹脂はPA12、PPSが可能です。形状自由度が高く、異形状やインサート成形が可能です。射出成形品では一般的に防錆処理は必要ありません。

磁気特性 Magnetic Properties
項　目
Item		 NEOLET-6 NEOLET-8 MF-15
残留磁束密度BrmT
Residual Induction(kG)		 540～640
（5.4～6.4）		 608～672
（6.0～6.7）		 780～850
（7.8～8.5）
保磁力
Coercive Force		 HcBｋA/m
(kOe)		 345～405
（4.3～5.1）		 366～420
（4.6～5.2）		 ≧490
（≧6.1）
HcJｋA/m
(kOe)		 640～800
（8.0～10.0）		 679～767
（8.5～9.6）		 ≧955
（≧12）
最大エネルギー積（BH）max kJ/m3
Maximum Energy Product (MGOe)		 47～63
（5.9～7.9）		 55～71
（6.9～8.9）		 115～125
（14.4～15.7）
飽和着磁磁場kA/m
Saturation Magnetizing Force (kOe)		 ≧1600
（≧20）		 ≧1600
（≧20）		 ≧1600
（≧20）
可逆透磁率
Recoil Permeability		 1.20 1.20 1.20
可逆温度係数％/℃
Reversible Temp. Coefficient		 -0.10 -0.10 -0.13
密度（未コーティング時）Mg/m3
Density (without coating)		 5.2～5.4 5.5～5.7 5.0～5.25
異方性方向
Magnetic Orientation		 等方性
Isotropic		 異方性
Anisotropic
  • 寸法・形状により上記数値は異なります。
  • The above figures are subject to change depending on magnet shape and dimension.
カタログを見る

SmFeN射出成形


異方性が可能であり、配向方向は縦(アキシャル)、ラジアル、極が可能です。配合樹脂はPA12です。磁性粉末が細かいため滑らかな着磁波形が期待できます。

磁気特性 Magnetic Properties
項　目
Item		 SF-10 SF-12 SF-14
残留磁束密度BrmT
Residual Induction(kG)		 630～650
（6.3～6.5）		 700～750
（7.0～7.5）		 760～810
（7.6～8.1）
保磁力
Coercive Force		 HcBｋA/m
(kOe)		 435～485
（5.5～6.1）		 460～510
（5.8～6.4）		 485～535
（6.1～6.7）
HcJｋA/m
(kOe)		 715～805
（9.0～10.1）		 690～780
（8.7～9.8）		 660～755
（8.3～9.5）
最大エネルギー積（BH）max kJ/m3
Maximum Energy Product (MGOe)		 76～84
（9.5～10.5）		 92～99
（11.5～12.5）		 107～115
（13.5～14.5）
飽和着磁磁場kA/m
Saturation Magnetizing Force (kOe)		 ≧2000
（≧25）		 ≧2000
（≧25）		 ≧2000
（≧25）
リコイル比透磁率μ rec
Recoil Permeability		 1.1 1.1 1.1
Brの温度係数％/K
Temp. Coefficient of Br		 -0.07 -0.07 -0.07
HcJの温度係数％/K
Temp. Coefficient of HcJ		 -0.50 -0.50 -0.50
密度Mg/m3
Density		 4.1～4.3 4.4～4.6 4.7～4.9
  • 寸法・形状により上記数値は異なります。
  • The above figures are subject to change depending on magnet shape and dimension.
カタログを見る

NDHS圧縮成形


異方性が可能であり、配向方向は縦(アキシャル)、横、ラジアル、極が可能です。低圧成形で高密度が得られます。ボンド磁石ではトップクラスの磁気特性を誇り、モータ等アクチュエータの小型化や省エネに寄与することが可能です。

磁気特性 Magnetic Properties
項　目
Item		 NDHS-20 NDHS-18 NDHS-17
残留磁束密度BrmT
Residual Induction(kG)		 940～1000
（9.4～10）		 880～930
（8.8～9.3）		 840～890
（8.4～8.9）
保磁力
Coercive Force		 HcBｋA/m
(kOe)		 573～637
（7.2～8.0）		 557～621
（7～7.8）		 541～605
（6.8～7.6）
HcJｋA/m
(kOe)		 979～1074
（12.3～13.5）		 1114～1210
（14～15.2）		 1178～1273
（14.8～16）
最大エネルギー積（BH）max kJ/m3
Maximum Energy Product (MGOe)		 151～167
（19～21）		 135～150
（17～18.8）		 127～139
（16～17.5）
飽和着磁磁場kA/m
Saturation Magnetizing Force (kOe)		 ≧2000
（≧25）		 ≧2000
（≧25）		 ≧2000
（≧25）
Brの温度係数％/K
Temp. Coefficient of Br		 -0.10 -0.10 -0.11
iHcの温度係数％/K
Temp. Coefficient of iHc		 -0.4～-0.5 -0.4～-0.5 -0.4～-0.5
密度Mg/m3
Density		 5.9～6.4 5.9～6.4 5.9～6.4
  • 寸法・形状により上記数値は異なります。
  • The above figures are subject to change depending on magnet shape and dimension.
